Замена прокладки выпускного коллектора
Между фланцами головки блока цилиндров и выпускного коллектора установлена уплотнительная прокладка, изготовленная из тонкой отформованной металлической полосы.
При нарушении герметичности этой прокладки происходит прорыв отработавших газов наружу, сопровождающийся характерным резким звуком (коллектор «сечет»). Если не удается устранить неисправность подтяжкой крепления выпускного коллектора, замените прокладку.
Вам потребуются: торцовая головка, ключ «на 10».
6. Выверните десять болтов крепления впускной трубы к головке блока цилиндров.
ПРИМЕЧАНИЕ

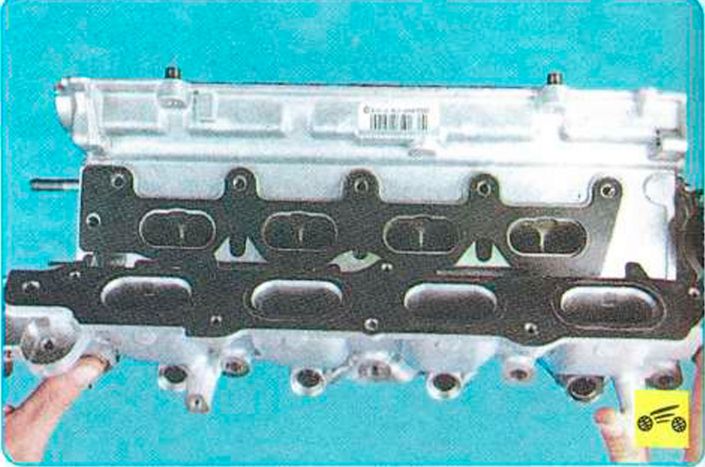

Для наглядности показано на снятой головке блока цилиндров. |
 |
7. Снимите впускную трубу. |
 |

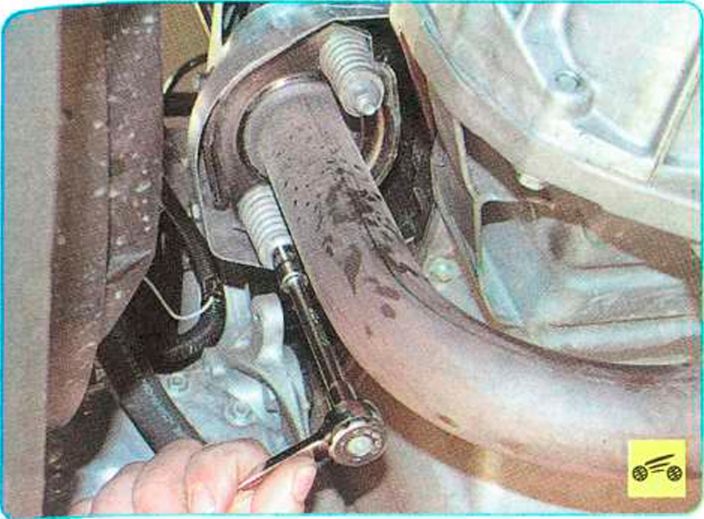

1. Отсоедините от выпускного коллектора приемную трубу
ПРИМЕЧАНИЕ

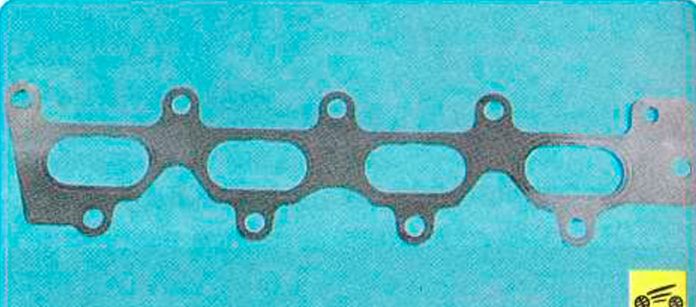

Замена прокладки выпускного коллектора показана на примере двигателей K7J и К7М. Прокладку выпускного коллектора двигателя К4М заменяют анологично.

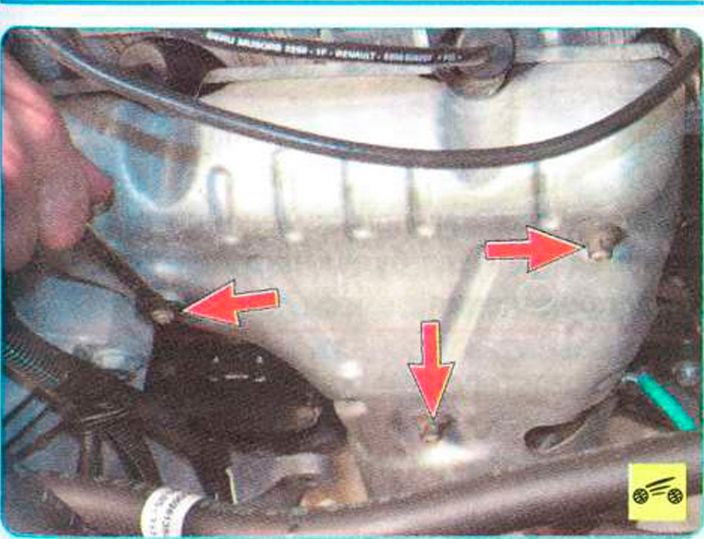

2. Отверните три гайки крепления термоэкрана...

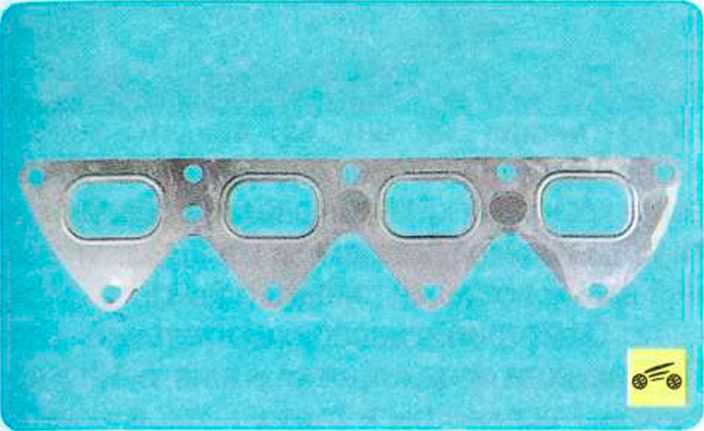

Разница только в форме прокладки. При определенных навыках исполнителя при замене прокладки выпускного коллектора можно не отсоединять полностью приемную трубу от коллектора. Достаточно отвернуть гайки крепления фланца трубы до конца шпилек, не снимая гайки полностью. При этом выпускной коллектор можно будет снять со шпилек головки блока цилиндров и отвести от нее на расстояние, необходимое для снятия прокладки.

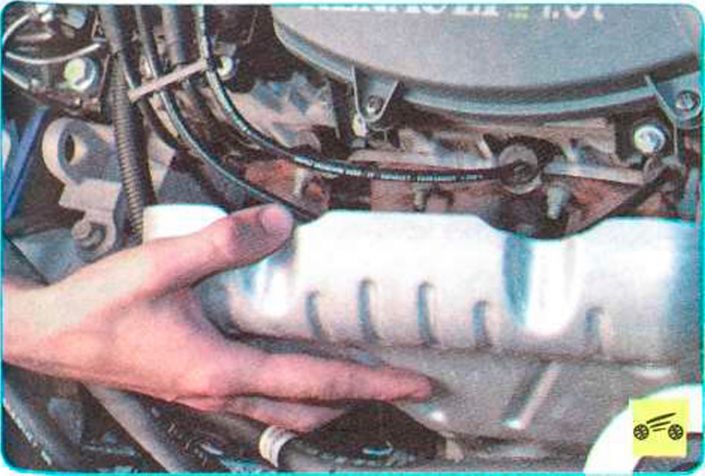

3. ...и снимите экран. |
 |
4. Отверните семь гаек крепления выпускного коллектора...
5. ...снимите его со шпилек головки блока цилиндров...
6. ...и установленную под ним прокладку.
7. Тщательно очистите от нагара привапочные поверхности головки блока и выпускного коллектора.
8. Установите новую прокладку и все снятые детали в порядке, обратном снятию.
9. Затягивайте гайки крепления выпускного коллектора в порядке, показанном на фото, моментом 21 Н-м (2,1 кгс-м).
